申克稱-概 述:
申克稱(又叫調速稱,調速定量給料皮帶秤,調速配料稱))系列,采用動態給計量方式和計算機變頻控制,設備皮帶自動張緊裝置、跑偏報警保護及現場控制開關,具有運行穩定、可靠性高的優點,計量精度高,能在較惡劣的環境下正常工作,適用于建材、冶金、化工、糧食等行業的散狀物料的配料和計量,是實現自動化控制、穩定產品質量的理想計量設備。
申克稱-結構特點:
1.由冷彎C型鋼板組成秤體框架,結構新穎,強度大,適合于各種規格非標秤體的設計;
2.一體化直聯式減速電機,國外進口技術制造,低噪音、低震動、抗粉塵、長壽命、高可靠性;
減速電機帶反力矩撐 板,軸裝結構。與秤體主動滾筒直接相聯,安裝、調試與維護方便。
3.環形無接頭皮帶,可根據工藝選擇:平皮帶、擋板結構、裙邊皮帶結構;
4.獨特的X型簧片稱量機構,簧片受力更均勻,線性與重復性更好;
5.弱磁式齒輪測速裝置的設計,配合測速電路真實的反應了電機速度,測速信號準確、可靠;
6.獨特的皮帶防跑偏裝置,仿申克秤三托輥結構,可自由調節張緊托輥;
7.秤體進料裝置自帶托板,可控制進料量與封料,以便秤體標定與校零;
申克稱-主要技術參數:
系統精度:≤±0.5%;
調速范圍:1:10;
調速方式:變頻調速;
工作方式:連續
使用環境:儀表-50~50℃;秤體-30~50℃;相對時度≤90%
電源:~220V -15%-10%,50Hz(微機部分);
給料范圍:0.2~2000t/h。工藝流程模擬圖:
測速信號;40脈沖/轉

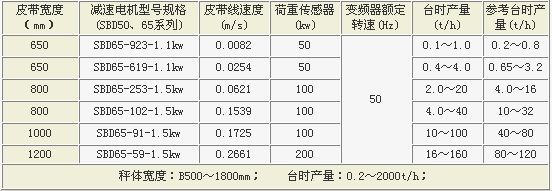

主要技術參數:
