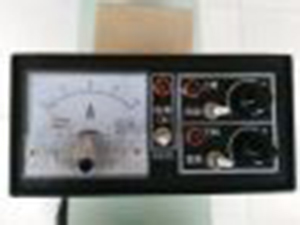

XK-30可控硅電源

概述：

　　可控硅電源為我公司生產的減量法斗式秤配料系統設計的專用電源，與我公司生產的M90S配料控制系統配套，可組成自動配料系統，本電源包括上料電源和下料電源兩部分組成，集中在一個機殼內，具有結構緊湊、操作簡便、可靠性高優點。

　　主要技術指標：

　　電源電壓：220V±10% 　　　50HZ±4%

　　直流輸出電壓：上料0-90V 下料0-90V

　　輸出電流：上料0-10A 下料0-10A（可調）

　　自動控制信號輸入：上料：開關量

　　下料：0-5VDC

　　使用環境：-15℃~+40℃，相對濕度：＜85%

　　工作原理：

　　本機內部由相對獨立的兩個單元組成，兩部分的移相脈沖發生器都是集成電路KC05。上料部分，三極管T（PNP管9012）工作在開關狀態，當基極有控制信號輸入時，三極管即處于導通狀態，即有電壓加在上料手動調整電位器W1H ，通過W1的調整，即改變了KC05移相控制電壓的大小。W3即改變了于的分壓比，以整定移相控制電壓的上限。當三極管T的基極無控制信號輸入時，該管截止，即無電壓通過，KC05即沒有移相控制電壓。由于上料部分的自動信號是開關輸入，所以這部分的移相控制電壓無論是手動還是自動都是手動電位器整定的。
